在光伏項目中，陰影是影響系統發電量最常見也是最大的問題之一。陰影因素主要分為兩大類：環境影響和陰影遮擋。環境影響包括組件表面積灰、鳥糞等，通過日常清洗即可消除；陰影遮擋則包括屋頂女兒墻及其他建筑的遮擋，周?chē)娋€桿、樹木的遮擋等。

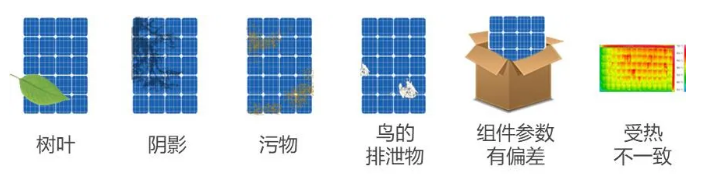

導致光伏組件功率失配的常見因素

陰影帶來的最顯著結果就是發電量損失。在光伏系統中，同一組串內組件之間串聯，當一塊組件受遮擋輸出電流變小時，由于短木桶效應，同組串中未受陰影遮擋的組件輸出電流也會減小，導致整體發電量大幅降低。

因此，降低由陰影帶來的發電量損失非常重要。那么如何做到呢？只有通過更精細化的組件級管理可以實現。

華為智能組件控制器解決方案使MPPT（maximum power point tracking，最大功率點追蹤）優化從組串級走向組件級，讓每塊組件具備獨立的MPPT功能，對每塊組件輸出的電流電壓進行優化。當某塊組件受陰影遮擋電流變小時，可抬升其輸出電流，降低其輸出電壓，從而消除對同一組串內其他組件的影響，減少發電量損失。

為了驗證控制器的作用，我們進行了實地驗證。

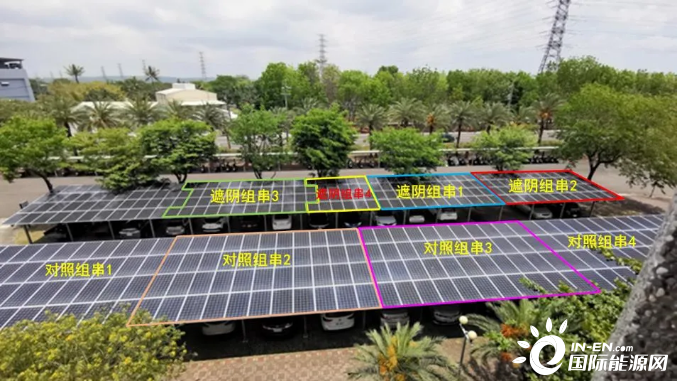

實驗場地實拍圖

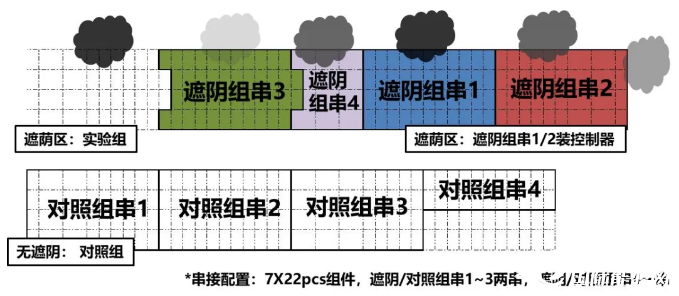

在此案例中，利用相近兩個車棚上的組串進行對比試驗。

前側車棚上的組串受樹木遮擋嚴重（含遮陰組串1、2、3和4），后側車棚則處于相對開闊地帶，無外部環境陰影遮擋（含對照組串1、2、3和4）。

實驗步驟：

1. 收集兩個車棚在都沒有控制器的情況下的發電量數據，計算各組串日均發電量作為基準；

2. 給遮陰組串1和2中的組件加裝控制器；

3. 清洗所有組件，除去表面的灰塵、鳥糞等；

4. 再次收集改造完成后各組串的發電量信息，并對數據進行分析。

試驗一 驗證智能組件控制器對受樹蔭遮擋組串發電量的影響

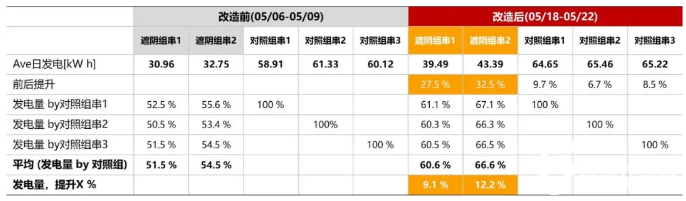

對比遮陰組串1和2，和未安裝控制器未受陰影遮擋的組串（對照組串1、2和3）的發電量，看控制器對組串發電量的影響。

從表中數據可以看出：遮陰組串1和2安裝控制器之后，發電量有了顯著提升。與未受陰影遮擋的組串相比，裝控制器之前，遮陰組串1和2發電量?jī)H為未受陰影遮擋組串的50%左右；裝控制器之后，該比例則提升至60%以上，平均發電量提升9%-12%。同時，與自身未裝控制器時相比，加裝控制器后遮陰組串1和2發電量都有25%以上的提升。

但是，改造后也對組件進行了清洗操作，發電量的改變是否是清洗帶來的呢？

試驗二 探討清洗組件對有環境陰影遮擋和無環境陰影遮擋組串發電量的影響

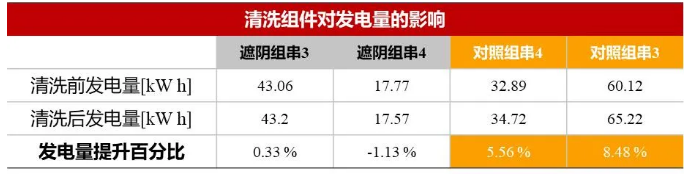

選取受樹蔭遮擋的遮陰組串3和4以及不受樹蔭遮擋的對照組串3和4來進行發電量的對比，這些組件都沒有安裝控制器。

結果顯示：不受樹蔭遮擋的組串（對照組串3和4）在清洗之后，發電量提升超過5%；而對遮陰組串3和4，清洗對其發電量幾乎無影響。

綜合這2組對比，可以得出：遮陰組串1和2發電量的提升，并不是清洗操作帶來的。

此次對比實驗可以得出：安裝控制器可以使陰影遮擋的組串發電量提升9%-12%，大幅減小由陰影導致的組件失配；清洗組件對無陰影遮擋的組串發電量有助力，但對陰影區域的組串幾乎無影響。

由此，事實證明加裝華為智能組件控制器，可大幅提升受陰影遮擋組串的發電量，從而帶來更為可觀的經濟效益。

---
